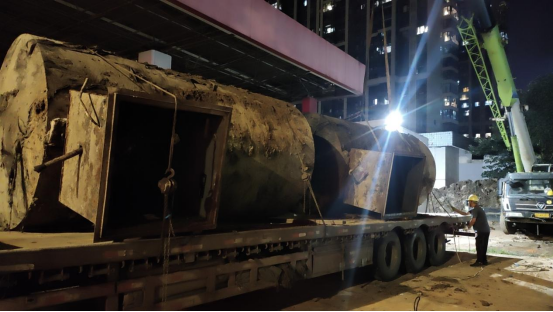

武汉某加油站油罐吊装运输项目

加油站位于湖北省武汉市汉阳区汉阳大道。站内有4个20m³油罐，其中包括92#汽油储油罐1个、95#汽油储油罐1个、0#柴油储油罐1个，水罐1个，需对油罐进行吊装运输。

（一）油罐吊装：

1.由吊装(就位）和找正两部分组成。

2.油罐吊装(就位)：油罐吊装应严格按照已经监理、建设单位批准的油罐吊装方案进行。

3.起吊油罐的吊具不得损坏外层防腐层。

4.油罐找正：设备就位后，及时对设备进行找正；通过设备批正使设备的坐标位置和卧式设备的水平度符合图纸和规范要求。

5、吊车选用：根据设备的几何尺寸和最大重量，以吊车的机械工作性能表及平面图，拟选用25T吊车1台；

6、吊装能力核算：1台20m³柴油罐、2台20m³汽油罐、1台水罐，以设备为例进行吊车吊装能力核算。

3、吊装工况吊装半径用 r=10.2米（罐区最远边长）+5米=15.2米，主臂10.2～32m 。可满足使用要求。

4、回转半径核算

①主臂高度=车高+ 吊钩高度为 =1.5+6=7.5m。主臂高度，可满足使用要求。

②设备与主臂间距离 L= 5m。

5、吊索选用

①钢丝绳选择：钢丝绳采用2股绳吊装。设备半径+主臂截面尺寸的 1/2，可满足使用要求。

每股钢丝绳的受力F：F=1/2 X16T/COS30==88379N 钢丝绳选用Φ39，抗拉强度1700N/mm2，许用拉力=771526/5=154305N>钢丝绳受力，可满足使用要求。

6、起吊落地

（1）根据吊车各项技术参数，选用1台25t汽车吊，吊车停靠在加油区北侧，考虑好汽车仰角，选好工作旋转半径15米为中心点，选好工作旋转半径10米为中心点。

（2）起吊点为罐顶吊耳。当起吊点确定后，检查好钢丝绳、吊环，卡扣等吊装工具安全系牢后，进行垂直吊装。

（3）各吊车操作人员进行缓慢，匀速起吊，吊车要保持起吊平衡，待油罐起吊离开站区地面50-100cm后，方可进行旋转空中移位，到达指定位置后再缓慢放落到地面，确保安全。

（4）整个起吊过程要有专人进行指挥，安全员到达现场进行协助指挥。

（二）注意事项

油罐吊装前应先检查罐体是否有破损情况，如有破损应立即联系建设单位，采取修补措施。吊装时应尽量选择晴朗无风的天气进行，以防天气原因影响吊装。吊装过程中，吊车应由专人指挥，协助吊装的施工人员应注意施工信号，动作统一。油罐正式起吊前，应确定

吊车低调位置、检查吊车支腿部位的土质情况及钢丝绳等安全情况，确定无误后，再开始吊装。钢丝绳位置应合理，不得在吊装过程中出现倾斜等现象。吊装油罐动作应以稳、准、快为原则，不要使油罐在空中停留时间过长，增加危险系数。吊装就位后的油罐要放置牢固，即回填砂，防止石块直接接触罐体，以免损坏油罐外防腐。
